BGP Устанавливает новый рекорд по Регистрации данных в Китае С системой G3i®INOVA на 63,000 каналов

В течение нескольких лет BGP ведет разведочные работы в провинции Синьцзян на северо-западе Китая. Площадь размером в 150 000 кв. Км (58 000 кв. Миль) богата углеводородами и является четвертой по величине наземной добычи в Китае с оценочными запасами нефти в 8,7 млрд. тонн (63,7 млрд. баррелей). В 2013 году китайская нефтяная компания Хinjiang Oilfield Company, дочерняя компания PetroChina Company Limited и Китайской национальной нефтяной корпорации (CNPC), предоставила BGP контракт на 3D-проект на исследование 388 кв. км (150 кв. миль) бассейна Джунггар, расположенного в северной части Синьцзян. Заказчик BGP хотел получить изображение целевых объектов на глубинах до 4 км, чтобы определить местонахождение нефтяных пластов и дифференцировать смещения разломов. Сейсмические данные, полученные в ходе предыдущих съемок 2D в этой области, были недостаточными, и назрела потребность в данных с высокой кратностью и высоким разрешением. В сочетании со строгими требованиями к дизайну и плотным графиком, BGP решила провести эту съемку, используя более 63 000 каналов с активной расстановкой 52 000 каналов и операции методом DS4 с несколькими группами виброисточников. Широко признанные в сейсмической отрасли, высокопроиводительные операции HPVS используют несколько виброисточников и сложные методы свип-сигнала для получения большей производительности по сравнению с традиционными методиками источников. Поэтому BGP требовалась система сбора данных с высокой пропускной способностью для поддержки большого количества каналов, непрерывной регистрации и управления отстрелом от источника. За 60 лет работы этот проект был первой попыткой BGP получить сейсмические данные, используя такое количество каналов. Следовательно, это также стало бы одним из самых сложных проектов BGP, требующих максимального управления оборудованием и логистической координации для ее мегапартии.

BGP выбрала мегаканальную регистрирующую систему G3i от INOVA, поскольку она поддерживает более 100 000 каналов с помощью самой передовой полевой электроники и современных систем центральной электроники. В течение первых двух лет выпуска оборудования партии успешно развернули почти 200 000 каналов G3i на сложных рельефах и в экстремальных температурных условиях по всему миру. BGP эксплуатировала систему G3i в многочисленных сейсмических исследованиях и стала очень эффективна в использовании системы. Получив ценный опыт от реализации небольших проектов, они обрели полную уверенность в своих возможностях и эксплуатационных характеристиках системы G3i, проверенных в поле. Являясь неотъемлемой частью решения INOVA Clarity Broadband Solution™, кабельная система G3i неизменно демонстрировала прочность, надежность и гибкость. Корпуса, изготовленные из авиационного алюминия, защищают электронику от повреждений во время постоянной транспортировки в полевых условиях и при развертывании, - и этот атрибут является спецификой только системы INOVA. Более того, архитектура системы «box-cable-box», низкое энергопотребление и интуитивно понятные программные инструменты позволяют G3i быть идеальным решением для кабельных систем для сейсмических мегапартий.

Постоянное партнерство BGP с INOVA обеспечивает доступ к новейшим сейсмическим технологиям и исключительную поддержку заказчиков. Обе компании понимали важность этого проекта и задач, стоящих перед ними. Поэтому, готовясь к этому проекту, BGP приобрела высокопроизводительные центральные компьютеры и несколько тысяч дополнительных каналов G3i у компании INOVA, чтобы дополнить свой парк оборудования. INOVA предоставила полевые сервисные бригады для оказания технической поддержки в случае необходимости и обеспечения бесперебойной работы системы G3i. После разработки поана проведения работ и обучения персонала и при достаточном количестве оборудования, BGP мобилизовала свою сейсмическую партию № 278, чтобы приступить к работам в начале октября.

Ландшафт нефтяного месторождения состоит в основном из пустынных гравийных равнин, окруженных небольшими холмами и оврагами. Огромное открытое пространство предоставило партии большую свободу для проведения вибросейсмических работ с высокой производительностью без препятствий со стороны природных или культурных объектов.

Для сравнения, площадь проекта составляет 388 кв. км – это больше, чем площадь некоторых городов Северной Америки. Для этой высокоплотной и широкой азимутальной съемки потребовалось более 63 000 каналов G3i, 15 000 кабелей приемных линий, 60 000 аналоговых геофонов, 20 виброисточников и многочисленные вспомогательные транспортные средства. Сейсмическая партия BGP развернула оборудование и завершила подбор параметров свипа в течение трех недель. Даже когда температура опустилась до -10°C (14°F), решительно настроенный персонал партии продолжал эффективно работать в холодную погоду. Они разложили почти 3300 км (2100 миль) медных кабельных приемных линий, и если бы их можно было соединить воедино, получился бы канал связи от Калгари, Канада, до Хьюстона, Техас.

Мега-расстановка из 52 000 активных каналов занимала приблизительно 192 кв. км (75 кв. миль). Ее проектные параметры включали 39 приемных линий, расположенных на расстоянии 150 метров друг от друга с 25-метровыми интервалами между приемниками. Каждая группа из 10 аналоговых геофонов имела восьмиугольную форму 9х9 м. Система G3i регистрировала сейсмические данные непрерывно с дискретизацией в две миллисекунды. Система регистрировала почти 500 миллионов трасс в день. Чтобы справиться с экстремальными проблемами управления данными, BGP использовала новый модуль сейсмической обработки данных (SPM) на основе PCI Express, разработанный INOVA, который предназначен для обработки данных до 100 000 каналов. Дополнительный компьютер, модуль контроля качества (QCM), также был установлен в трейлере сейсмостанции для выполнения контроля качества данных в режиме реального времени и передачи данных на съемные модули жесткого диска. При огромном количестве данных, поступающих от полевых станций, модуль QCM легко обеспечивает высокий уровень производительности работ.

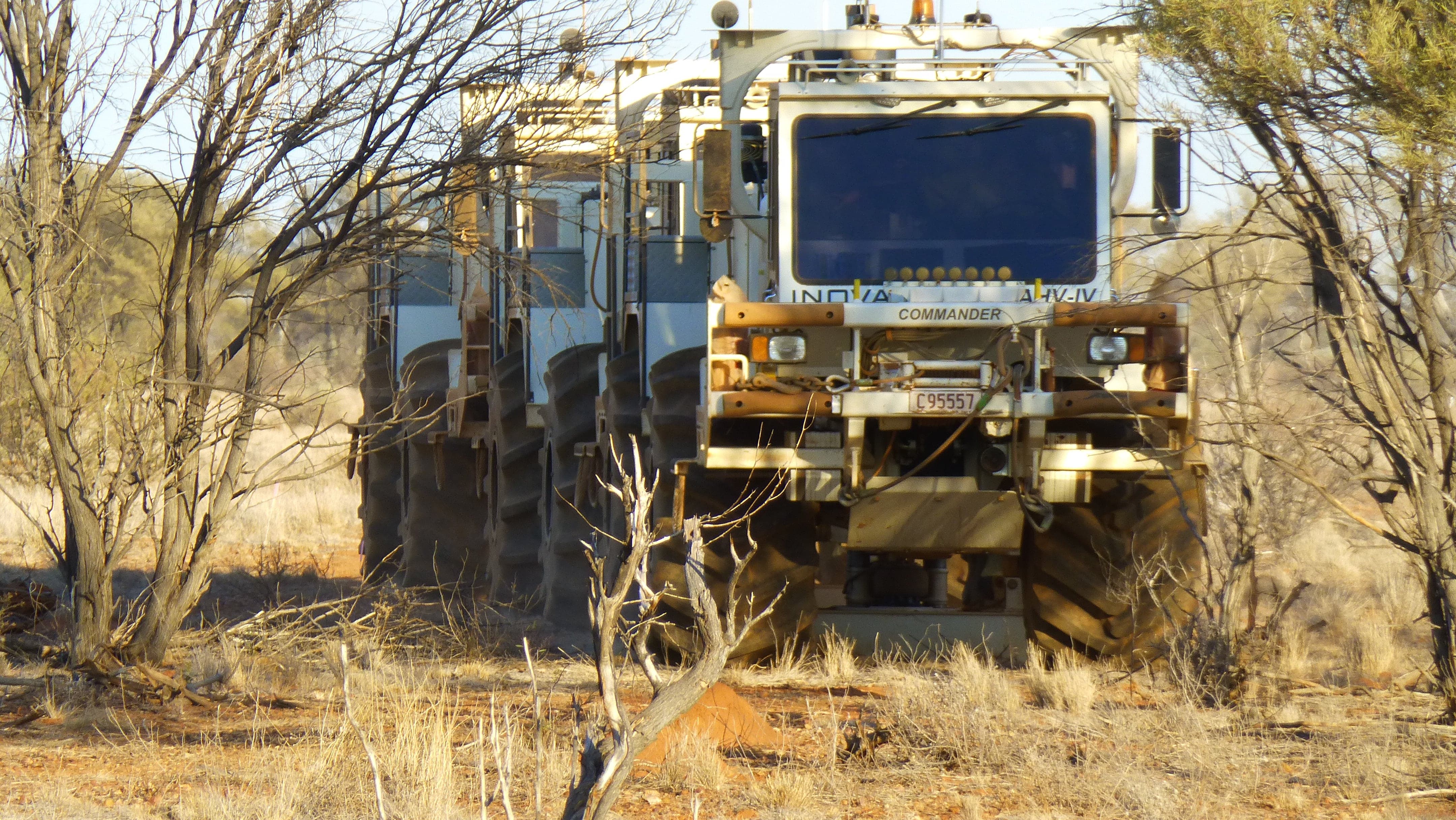

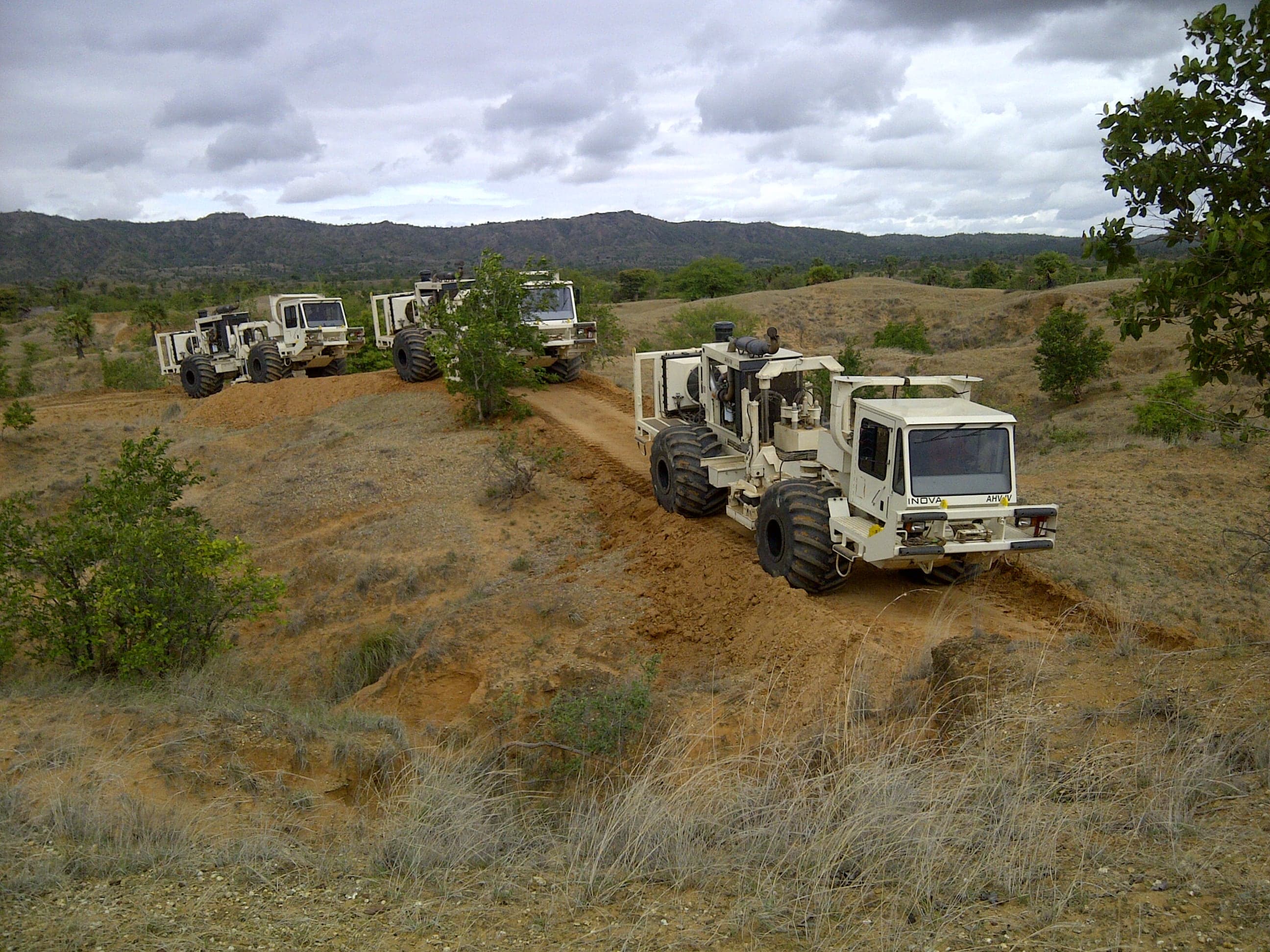

Работы происходили 24 часа в сутки, двадцатью виброисточниками методом DS4. Партия работала с несколькими группами виброисточников, разнесенных на расстоянии 14 км (8,7 миль), с динамическим группированием для получения более высокого уровня производительности по сравнению с обычными методами выполнения работ.
Аппаратные средства связи и протоколы обмена сообщениями, реализованные в продукции INOVA, необходимы для крупномасштабных работ DS4. Компания BGP оборудовала каждый виброисточник контроллером источника INOVA Vib Pro™ и системой Connex™Vib. Vib Pro позволил оператору лучше контролировать усилие, уменьшать гармонические искажения и осуществлять сбор данных от источника. Блоки Инкодера / Декодера Vib Pro позволили партии поддерживать эффективную работу даже на расстоянии до 14 км (8,7 миль). BGP требовалась одна радиочастота для установления надлежащей связи для контроля источника.
Интуитивно понятная система Connex Vib обеспечивала навигацию и позиционирование виброисточников. Эта автономная система точно записывает координаты GPS, время начала свиппинга, атрибуты свип-сигнала после окончания записи(PSS) и измерения усилия на грунт VSS. Параметры источника включали время свипа 16 секунд и время слипа от 9 до 11 секунд в широкополосном диапазоне частот от 3 Гц до 90 Гц. Производительность работ регулярно превышала 10 000 ПВ в день, с общим количеством 290 772 ПВ, с получением статусов PSS более 99%. Чтобы выдерживать темп предельно сжатого графика съемки, высококвалифицированный персонал партии перекладывал от 5000 до 6000 каналов в день. BGP удалось выполнить эту грандиозную работу по сбору данных, используя 675 человек персонала и передовые сейсмические технологии INOVA.

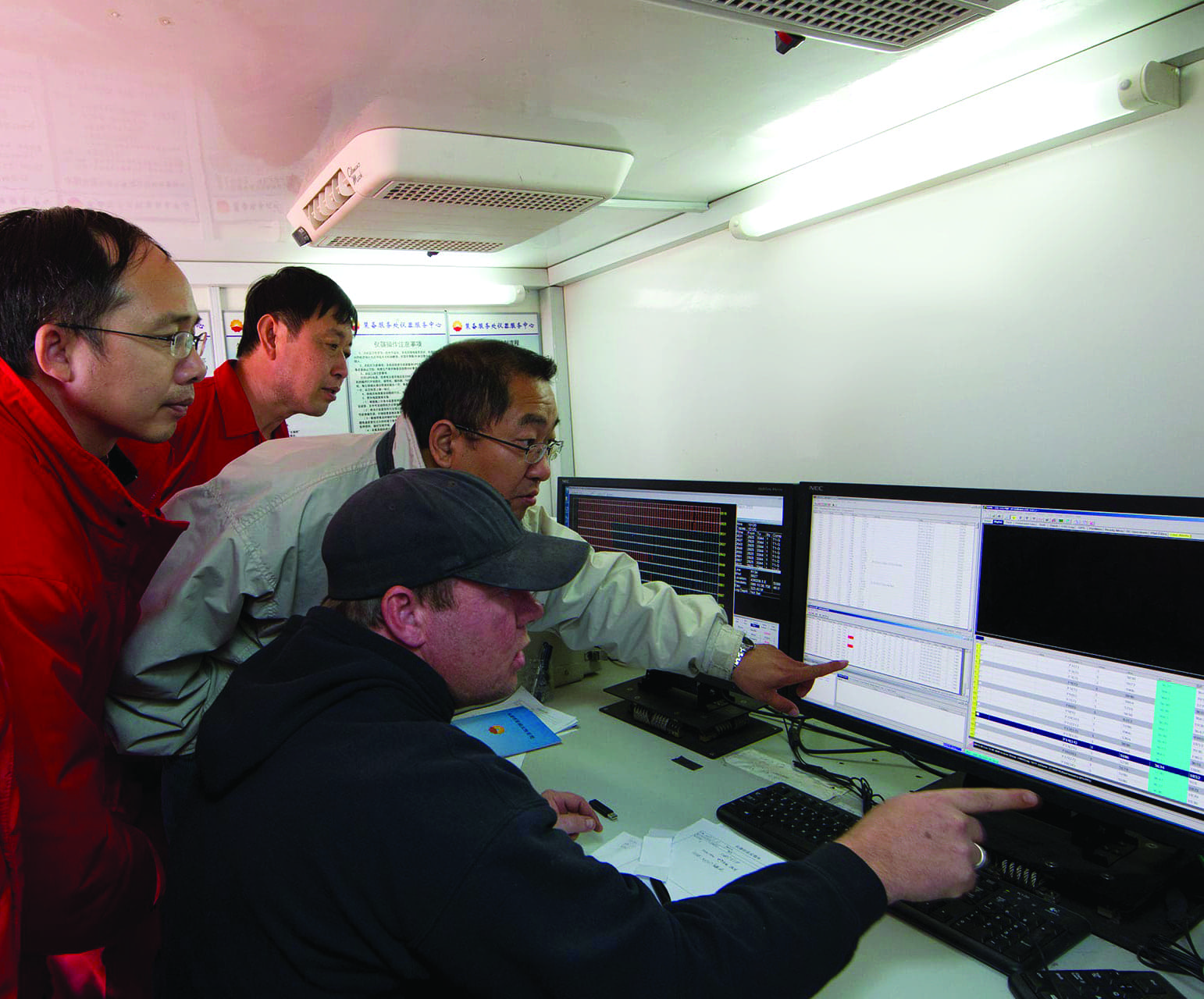

Представители нескольких международных компаний по разведке и добыче нефти были приглашены, чтобы лично убедиться в эффективности и надежности системы G3i при регистрации высококачественных данных. Приглашенным специалистам было интересно понаблюдать за тем, как BGP максимально увеличил уровни производительности в таком масштабном проекте, и они пришли в восторг, увидев в действии передовую технологию сейсмических исследований G3i. Внутри небольшого трейлера регистрирующей центральной станции геофизики BGP и другие операторы отслеживали в режиме реального времени данные во время работы с источниками, используя сложные программные инструменты G3i. Центральный модуль SPM разделял и коррелировал два активных патча из мега-расстановки во время работ DS4, одновременно обрабатывая несколько наложенных записей без задержек вычислений. Система регистрировала в среднем шесть терабайт данных в день, которые операторы выгружали на съемные модули жесткого диска для обработки. Как и ожидалось, система INOVA G3i функционировала в соответствии со своими спецификациями и не регистрировала никаких проблем при записи данных по всей расстановке.

Это 3D-исследование было крупнейшим проектом по количеству каналов в Китае и третьим по величине в мире на сегодняшний день. Участники из компаний по разведке и добыче нефти, руководства BGP и Xinjiang Oilfield Company были очень впечатлены возможностями записи G3i, а также эффективностью партии в быстром развертывании оборудования и проведении операций HPVS. BGP успешно завершили съемку в течение шести недель, и ее результаты превзошли их собственные ожидания в отношении управления партией и использования оборудования. Компания Xinjiang Oilfield Company была настолько довольна качеством данных проекта и его высокой операционной производительностью, что запланировала еще одно крупномасштабное сейсмическое исследование аналогичного масштаба в бассейне Джунггар на февраль 2014 года. Кроме того, сотрудники нефтеразведочных и нефтедобывающих компаний на проекте заявили, что они чрезвычайно довольны возможностями BGP и производительностью системы INOVA G3i. Портфель передовых технологий BGP, их опыт в сборе данных в сложных условиях и их непоколебимая преданность своим заказчикам выделяют компанию в качестве основного поставщика услуг для проектов с большим количеством каналов в любой точке мира.
