Интеграция кабельной системы

Две системы, один массив данных - превосходная гармония.

Забудьте о проблемах использования двух регистрирующих систем для одной и той же съемки. Hawk и G3i HD от INOVA полностью интегрированы, поэтому вы можете предоставлять заказчикам единый массив данных.

Встроенное программное обеспечение iX1 во всех регистрирующих системах INOVA позволяет вам управлять всей расстановкой и отображает как кабельные, так и нодальные наземные модули на одном интуитивно понятном дисплее. Операторы имеют полный контроль над операциями, поэтому они могут быстро осуществлять контроль качества данных и управлять данными, источниками и производить диагностику расстановки в одном месте.

Смешанный источник

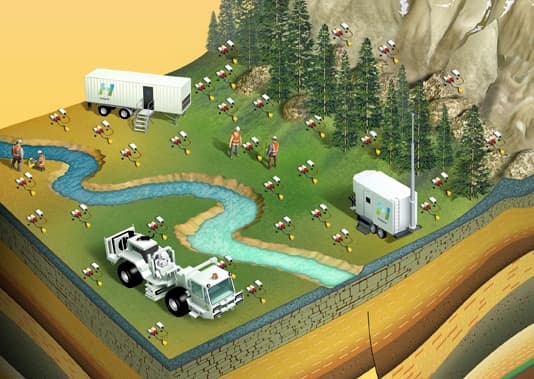

Обычно съемки проводятся на большой территории, где рельеф меняется и требует использования вибросейсмического или взрывного источника. Hawk поддерживает оба типа источников и предлагает интуитивно понятную функцию контроля качества QC с помощью встроенного программного обеспечения iX1. Hawk также может поддерживать широкий спектр высокопроизводительных вибросейсмических работ (HPVS).

Единый формат данных

Возможности программного обеспечения iX1 обеспечивают единый общий формат данных при совместной работе кабельных и бескабельных систем INOVA. Нет никаких проблем при слиянии массивов данных.

Высокий полет с Hawk

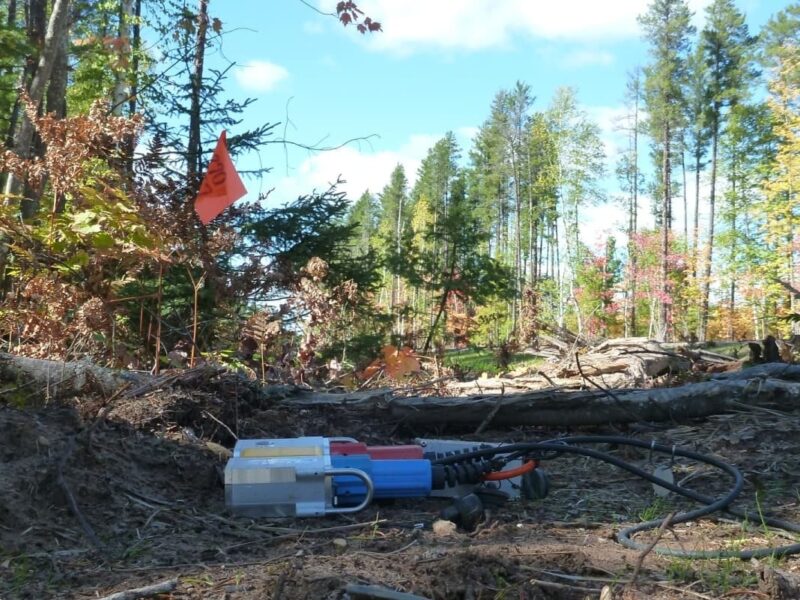

«Нодальная система от INOVA быстро развеяла наши опасения по поводу «слепой регистрации» данных, позволив нам получать информацию о контроле качества беспроводным способом не только на земле, но и с вертолета. Операционная гибкость и бескабельный дизайн системы Hawk были просто идеальны для этого проекта».

Gerard Clinton

Начальник Партии №6

Tesla Exploration

Bluetooth и Wi-Fi

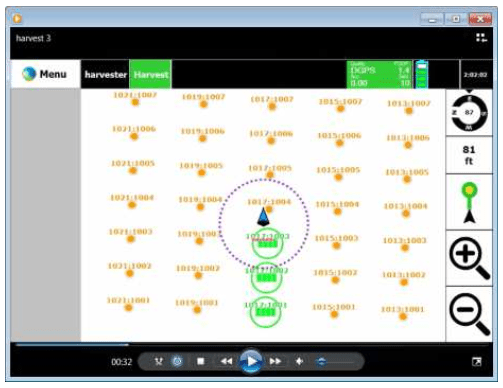

Мы приняли решение отказаться от радиоинфраструктуры, чтобы снизить сложность и быстро подготовить партии к работе. Операторы партии могут получить доступ к статусу станции, характеристикам GPS и диагностической информации датчиков с помощью инструмента QCTool со связью Wi-Fi. Для выборки данных в полевых условиях мы создали технологию сбора геофизических данных с помощью Wi-Fi.

Скорость и точность

В наших регистрирующих системах Hawk и Quantum, а также в системном программном обеспечении iX1 мы предлагаем точную навигационную информацию и информацию о местоположении по GPS. Развертывание/извлечение оборудования, поиск и устранение неисправностей и контроль качества в полевых условиях более эффективны и могут быть оптимизированы с использованием возможностей отчетности iX1.

В каждую систему Hawk входит устройство QCTool, которое обеспечивает операторам партии полную визуализацию операций развертывания/извлечения оборудования, статусов оборудования и контроля качества данных, а также обеспечивает удаленный сбор геофизических данных.

Для улучшенной навигации и контроля над работой виброисточника мы предлагаем ConnexVib в качестве дополнительной опции в кабине, которую можно установить на любом виброисточника INOVA.

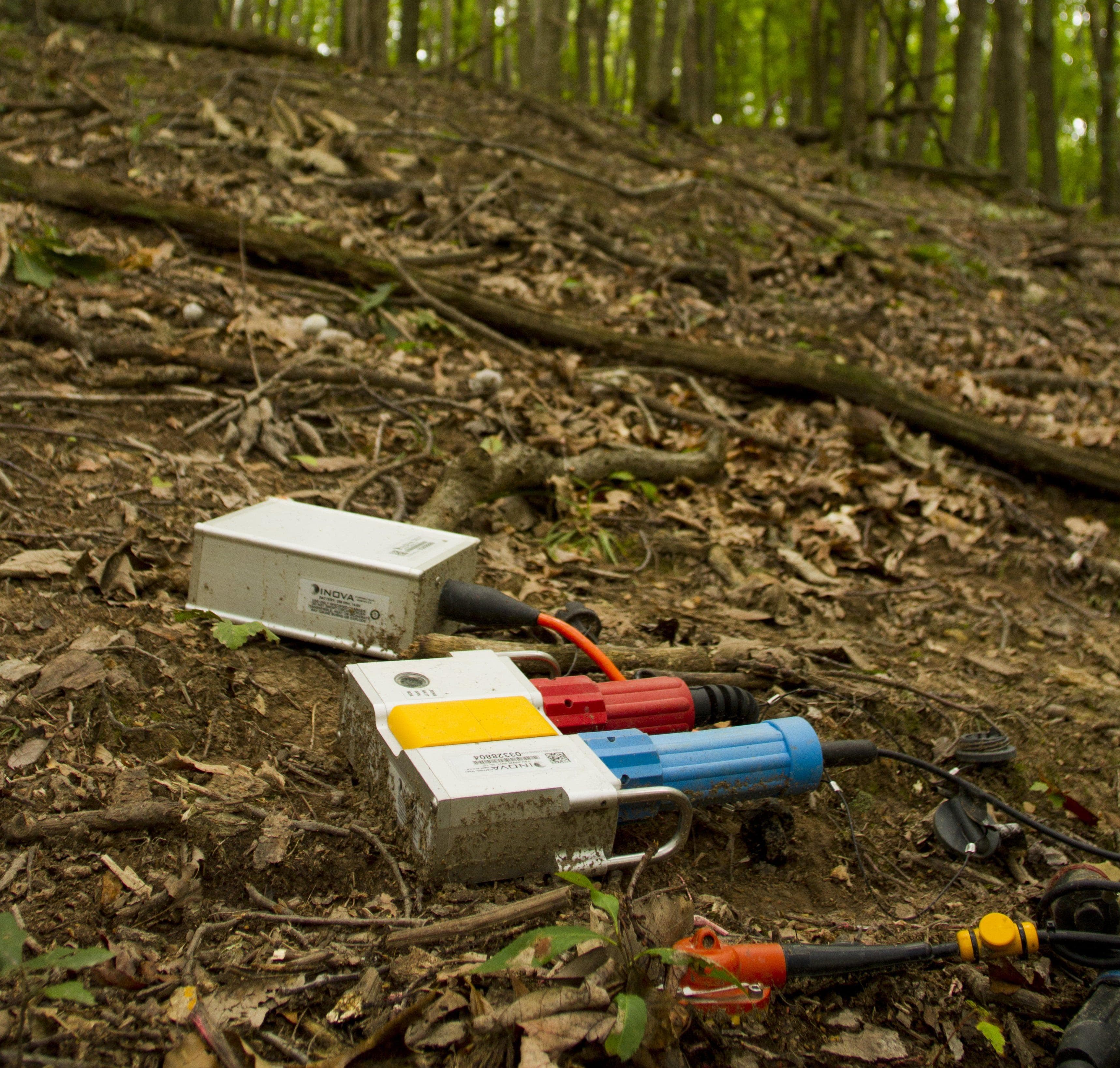

Хранение данных в полевых условиях

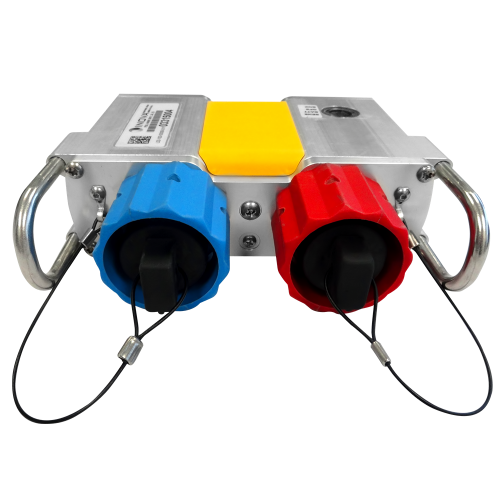

В каждом полевом модуле Field Station Unit (FSU) есть 16 ГБ памяти, что эквивалентно приблизительно 90 дням при 24-часовой регистрации с дискретизацией 2 мс и использовании датчика 1C. Это означает, что при правильном обращении с батареей вы можете производить съемку в течение нескольких недель, прежде чем вам понадобится выгрузить данные.

Проверка состояния каждого модуля FSU для обеспечения правильного функционирования датчиков и оборудования легко выполняется с помощью встроенного программного обеспечения iX1 и QCTool.

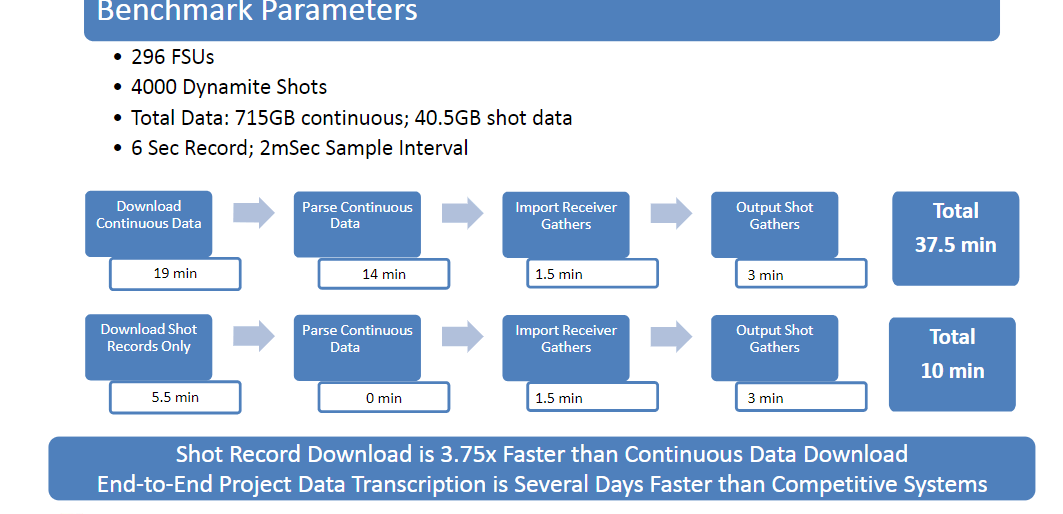

Извлечение и транскрипция данных

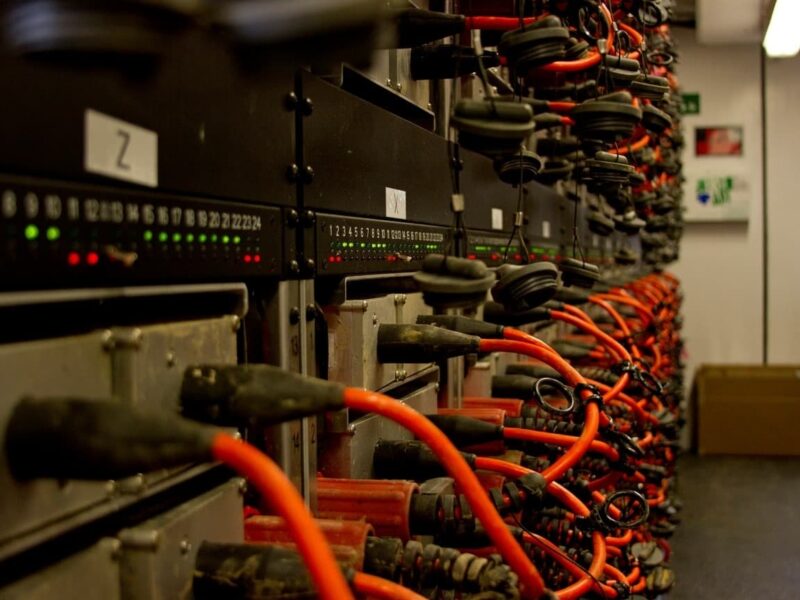

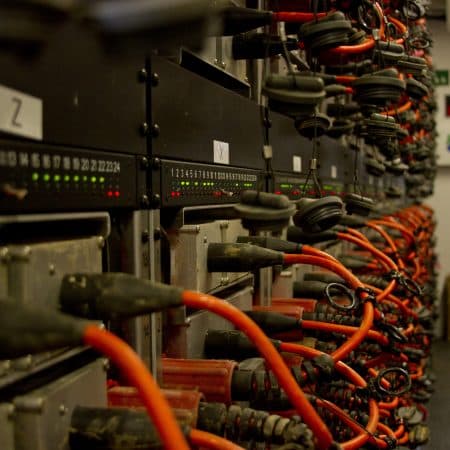

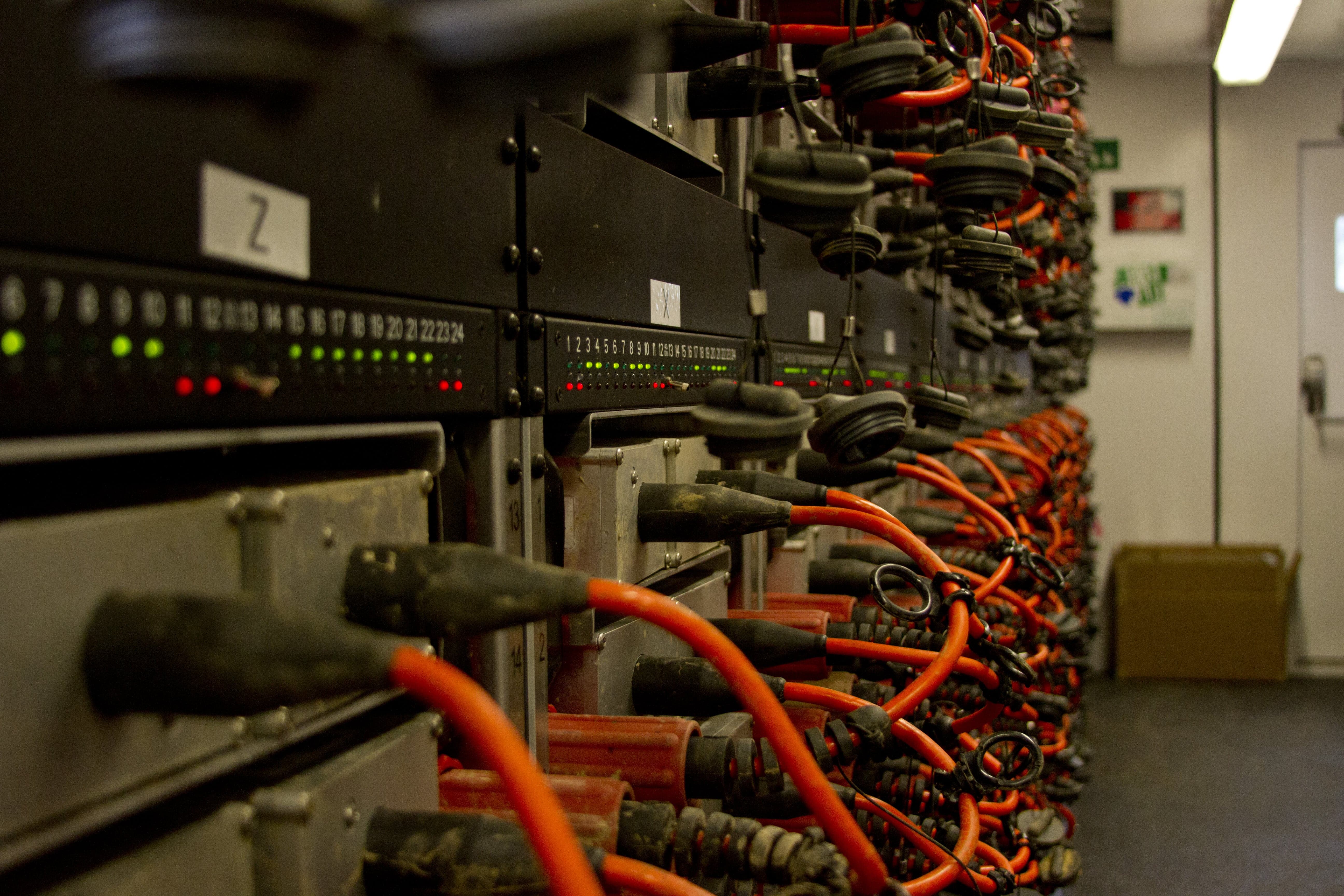

Мы разработали Hawk для поддержки загрузки непрерывных или покадровых данных, что значительно сокращает время загрузки. Вы просто подключаете ноды к стойке загрузки (до 24 FSU за 1 раз на стойку, с возможностью наращивания до 624 на трейлер), и в течение 10 минут у вас будет доступ к сейсмограммам ОПВ.

Мы также предлагаем несколько вариантов обработки данных, в том числе:

• Вводить сейсмограммы ОПП

• Выходные сейсмограммы ОПВ: корреляция, корреляция + суммирование или VOR

• Выводить в формате SEG-Y или SEG-D

Аккумуляторы и зарядка

Каждому модулю FSU требуется выделенная батарея для поддержки приемников и хранения данных. Наша литий-ионная батарея емкостью 288 Вт/ч обеспечивает около 30 дней непрерывной регистрации с аналоговым датчиком 1С. Батареи, привезенные для зарядки в трейлере станции, можно полностью зарядить в течение 6 часов. Каждая стойка зарядки батарей может поддерживать до 32 батарей одновременно.
