iX1

Одна центральная электроника. Одна система. Один массив данных.

iX1 - это интеллектуальная платформа управления и контроля, включенная в каждую систему сбора сейсмических данных INOVA. Это интуитивно понятное программное обеспечение, которое служит центральным узлом для визуализации и управления сейсмической программой, включающей в себя поддержку визуализации, контроля качества, управления данными, отчетности и аналитики.

А Вы знали, что

iX1 TPM поддерживает до 440 ТБ хранения сейсмических данных

Преимущество iX1 заключается в том, что операторы могут управлять гибридными операциями по переходу из транзитной зоны на сушу или с кабеля на нод без проблем при слиянии наборов данных.

Модуль описания геофизических данных (GDC) ix1 проводит анализ геофизических атрибутов в режиме реального времени при использовании с кабельной системой G3iHD.

Операционные преимущества

В течение долгого времени сейсмические партии были вынуждены обучать операторов работе с несколькими программными пакетами и управлению гибридными растановками двойной системой ведущий/ведомый. Чтобы помочь подрядчикам добиться большей наглядности, контроля и эффективности, мы создали для всех наших систем общую программную платформу, которая помогает сейсмопартиям визуализировать состояние и ход работы в целом, уменьшая при этом неэффективность работы и ошибки, которые часто возникают в режиме ведущий/ ведомый.

Имея несколько доступных модулей под единым интерфейсом, операторы могут легко контролировать и управлять различными задачами, включая контроль качества данных источника Source QC, обработку сейсмических данных Seismic Processing, обработку транскрайбером Transcriber Processing (для нодальных операций) и остальные операции.

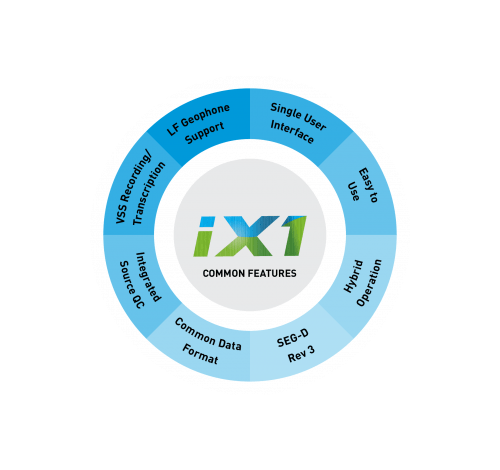

Основные характеристики iX1:

Общий аналоговый входной канал и формат записи данных
Общие фильтры нулевой фазы, усиление предусилителя и фильтры высоких частот
Точное совпадение нулевого времени с отметкой GPS 8мсек
Единый выходной SPS файл охватывает обе системы
Единый компьютер и программное обеспечение для контроля качества расстановки

Хотите узнать больше о iX1?

связаться с отделом продаж

Дополнительные ресурсы

Брошюры, информация + ресурсы

ПОСЛЕДНИЙ ПРАКТИЧЕСКИЙ ПРИМЕР

A Novel Solution to Nodal Seismic QC

Прочитать все тематические исследования

Обзор iX1
ТИПЫ СИСТЕМ

Общий Обзор iX1

Программное обеспечение iX1 обычно выполняется на двух основных компьютерах системы; модуле обработки сейсмических данных (SPM) и модуле обработки транскрайбера (TPM). Программное обеспечение сбора данных iX1 Acquisition на модуле SPM является командным и управляющим центром системы с единым контролем качества и функциональными характеристиками, разработанным для обеспечения максимальной продуктивности и качества сейсморазведочных работ. Программное обеспечение транскрипции iX1 Transcription, выполняемое на модуле TPM, обеспечивает высокопроизводительную загрузку данных с нодальных станций, упорядочивание данных и генерацию файлов для создания сейсмограмм ОПП и ОПВ, вывод данных согласно требованиям заказчика, слияние данных для гибридных систем и контроль качества геофизических данных.

Система оперативного управления

Программное обеспечение iX1 Acquisition, работающее на модуле сейсмической обработки (SPM) используется для управления и контроля развернутых станций, кабельных, нодальных или гибридных расстановок. Кроме того, программное обеспечение iX1 включает в себя интегрированное программное обеспечение контроля источника для всех видов работ источников, в том числе взрывных, стандартных вибросейсмических и высокопроизводительных вибросейсмических методов HPVS, включая методы Slip-Sweep, DS3 и DS4, которые определяются вариантами лицензирования.

Модуль контроля качества источника

Модуль Source QC iX1 использует информацию, содержащуюся в данных PSS и PFS, для обеспечения производственной статистики и удобной визуализации контроля качества продукции. Программа автоматически переключает режимы для отображения данных PSS для вибросейсмических работ и данных PFS для взрывных работ. Эта функция значительно облегчает работу в смешанном - вибросейсмическом/ взрывном режиме, делая возможным управление обоими типами работ с с одного экрана.

Модуль транскрипции данных

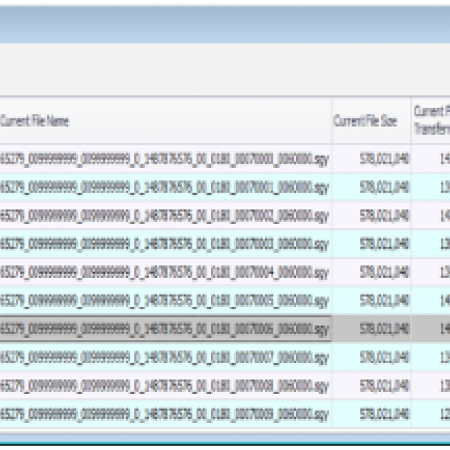

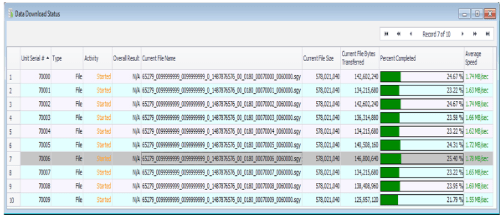

Программное обеспечение iX1 Transcription - это полный архив данных и компьютер контроля качества, используемый с системой iX1 для гибридных кабельных/нодальных работ или полностью нодальных систем. Аппаратное обеспечение TPM включает настраиваемый массив RAID, состоящий из твердотельных накопителей (SSD) и жестких дисков (HDD) для хранения данных, eSATA и высокоскоростного интерфейса USB для записи данных на носитель. Программное обеспечение транскрипции предоставляет возможности отчетности, таких, как статистика восстановления трасс, управление инвентаризацией, корреляция и функции контроля качества геофизических данных. Компьютер TPM, посредством высокоскоростного проводного соединения, подключается к специальной стойке выгрузки данных с установленными нодальными станциями.

Ultra-Lite

Система идеально подходит для проектов Hawk или Quantum с небольшим количеством каналов. Система Ultra-Lite предоставляет возможность выполнять функции сбора и/или транскрипции данных. Система Quantum соединена с портативной стойкой на 16 единиц для выполнения выгрузки данных и зарядки батареи.

Lite

Система Lite идеально подходит для проектов G3i HD, Hawk или Quantum со средним количеством каналов. Для Quantum компьютерная система соединена с портативной стойкой выгрузки на 16 единиц для выполнения выгрузки данных и зарядки батарей.

Standard

Стандартная система подходит для проектов G3i HD, Hawk или Quantum с большим количеством каналов. Состоит из аппаратного обеспечения сбора и транскрипции, выполняющего функции регистрации, такие как обслуживание приемника, регистрация источника и загрузка нодальных данных.

High Capacity

Высокопроизводительная система рекомендуется для мегапартий с очень большим количеством каналов, которым требуется сверхвысокая производительность для проектов G3i HD.

Функциональные возможности iX1

Система управления сейсмическими работами	Программное обеспечение и аппаратные средства для всех аспектов конфигурации вибросейсмических и импульсных источников, управление, контроль качества и мониторинг.
Система выгрузки и управления данными	Программное обеспечение и аппаратные средства для всех аспектов выгрузки нодальных данных, транскрипции, конфигурации системы, вибросейсмической корреляции, контроля качества, съемки, раскладки и сбора.
Модуль Мар iX1	Используется для определения параметров для 2D или 3D сейсморазведки, включая координаты источника/приемника и активную расстановку. Параметры могут быть импортированы из файлов SEGP1, SPS или PRJ, установленных как подпроект.
Модуль Data QC	Активные каналы анализируются на среднеквадратичное значение сигнала, шум, отношение сигнал/шум и корреляции с соседней трассой, результаты представлены в виде пикселей, насыщенных информацией, цвет указывает пользователю предписанные критерии успешного/неуспешного прохождения, оттенок показывает уровни амплитуды сигнала; оператор может быстро и достоверно контролировать визуально качество десятков тысяч пунктов приема.
Модуль Source QC	Использует информацию содержащуюся в данных PSS и PFS, чтобы обеспечить статистику производительности и удобную для пользователя визуализацию контроля качества производственного процесса.
Устройства для работы в полевых условиях	Программное обеспечение X1 Field работает на специально созданных портативных компьютерах, предназначенных для работы в сложных полевых условиях. Программное обеспечение включает в себя возможность синхронизации данных между полевым оборудованием и системой iX1. Кроме того, доступно удобное приложение контроля качества QC для устройств на ОС Android.
