BGP подтверждает Производительность G3i Во время испытаний на проекте на нефтяном месторождении Tuha Тестовые испытания
Поставщики геофизических услуг в значительной степени полагаются на производителей оборудования, таких как INOVA, для создания интегрированных решений, которые могут поддерживать как самые маленькие 2D-проекты, так и самые большие и сложные 3D-высокопроизводительные вибросейсмические операции (HPVS). Многочисленные сейсмические партии BGP работают по всему миру на всех типах сложных ландшафтов и в экстремальных погодных условиях, и им нужна стабильная, простая в использовании система регистрации, которая может работать в самых сложных сейсмических программах.
| Сегмент | Land Seismic Acquisition |
|---|---|
| Область | Tuha Oilfield, China |
| Технологии | G3i Cable-based Acquisition System |
| сопутствующие товары | G3i® NXT |
Задача
Поставщики геофизических услуг в значительной степени полагаются на производителей оборудования, таких как INOVA, для создания интегрированных решений, которые могут поддерживать как самые маленькие 2D-проекты, так и самые большие и сложные 3D-высокопроизводительные операции Vibroseis (HPVS). BGP, дочерняя компания China National Petroleum Company и крупнейший в мире подрядчик по наземной сейсморазведке, постоянно находится в поисках передовых сейсмических технологий, чтобы сохранять свои конкурентные преимущества и предоставлять высококачественные услуги по регистрации данных. Многочисленные сейсмические партии BGP работают по всему миру на всех типах сложных ландшафтов и в экстремальных погодных условиях и им нужна стабильная, простая в использовании система регистрации, которая может работать в самых сложных сейсмических программах.
Почти два года назад компания INOVA Geophysical была основана с целью стать технологическим лидером на рынке наземного сейсмического оборудования. Тесное сотрудничество между BGP и INOVA сочетает в себе производственную эффективность с технологическими инновациями для разработки самого передового оборудования в целях удовлетворения растущих потребностей сейсмической отрасли. Кроме того, BGP может оценивать новое оборудование INOVA и проводить широкомасштабные полевые испытания, чтобы убедиться, что продукция соответствует самым высоким стандартам качества, до того, как осуществлять инвестиции в новые сейсмические системы.
В 2011 году BGP Domestic согласилась протестировать новую систему сбора и регистрации данных G3i от INOVA в бассейне TurpanHami (Tuha), расположенном в восточной части Синьцзян-Уйгурского автономного района в Китае. Бассейн Tuha представляет собой сочетание впадины Turpan и впадины Hami, которые охватывают площадь более 53 000 км2 с расчетными объемами природного газа 266 млрд. куб.м и объемом нефти 2,5 млрд. тонн. В течение нескольких лет компания BGP проводила исследования нефтяного месторождения Tuha в рамках ключевых программ по нефтеразведке Китайской Национальной Нефтяной Корпорации (CNPC). Так как в регионе уже велись полевые работы и были хорошо известны условия засушливой пустыни, BGP сочла, что месторождение является идеальным местом для всесторонних испытаний системы INOVA G3i.

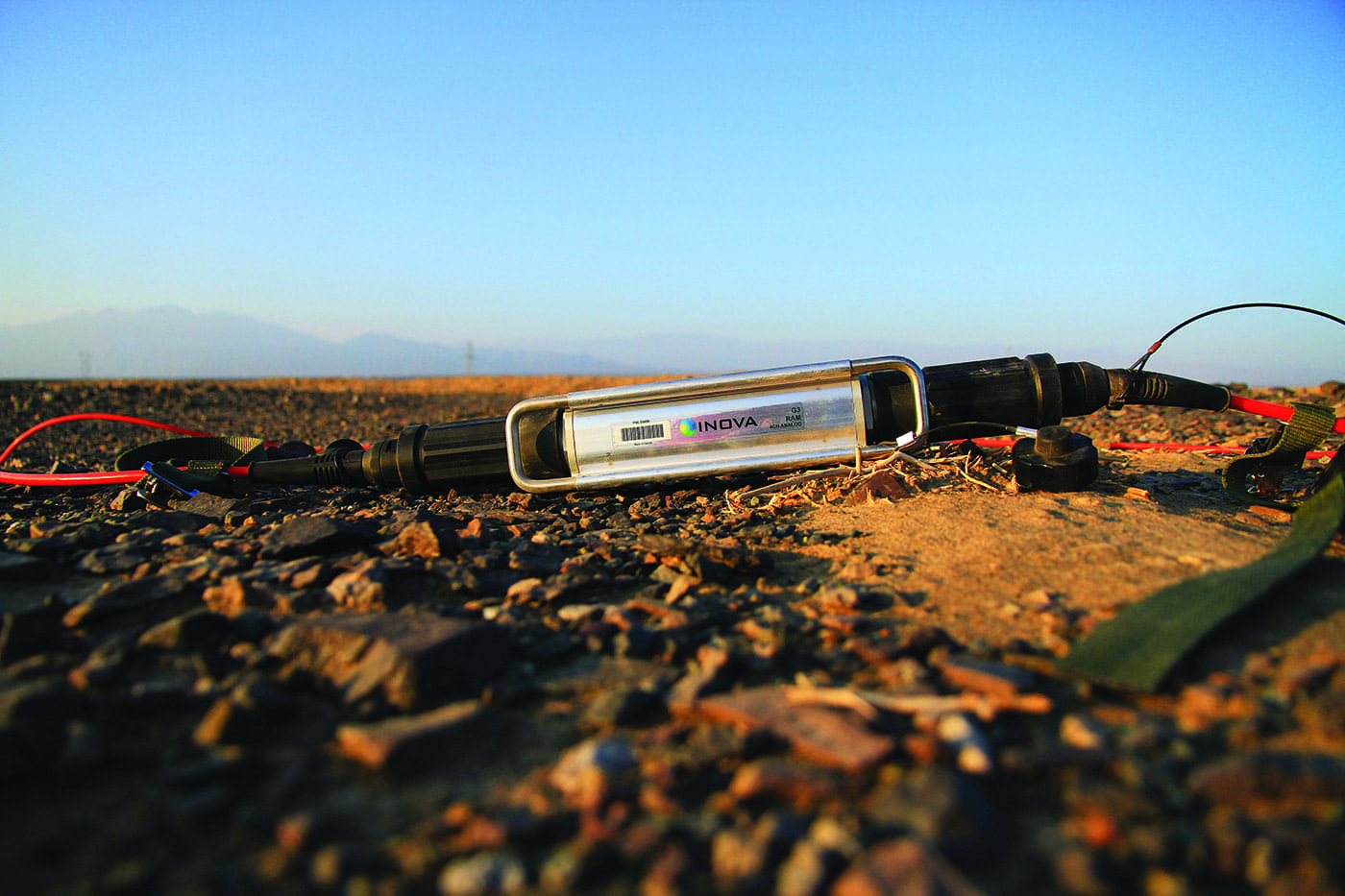

Новая кабельная система G3i успешно регистрировала высококачественные сейсмические данные с использованием аналоговых геофонов
Решение
G3i является самой прочной и надежной регистрирующей кабельной системой на рынке, и она предлагает сейсмическим подрядчикам лучшее решение при выборе оборудования для успешного осуществления их проектов. Благодаря прочной наземной электронике, изготовленной из высокопрочных поликарбонатов, авиационного алюминия и нержавеющей стали, система G3i может легко работать в самых суровых условиях. Технология Power-down-line устраняет необходимость в большом количестве батарей и обеспечивает сейсмическим партиям значительное сокращение количества необходимого наземного оборудования. Используя оптоволоконные базовые линии, система работает с более 100 000 каналов в режиме реального времени. Архитектура G3i состоит из единой программной платформы, поддерживаемой несколькими вариантами центральной системы регистрации для оптимальной эксплуатационной гибкости. Архитектура системы box-cable-box позволяет операторам легко находить и устранять неисправности на местах. В случае отказа модуля удаленного сбора данных (RAM), оптоволоконного модуля TAP (FTU) или модуля блока питания (PSU) обученный технический персонал партии с соответствующим оборудованием может отремонтировать модуль. Кроме того, интеграция контроллеров источника INOVA Vib Pro и навигационной системы Connex Vib с G3i обеспечивает большую гибкость и большую эффективность во время высокопроизводительных операций HPVS. Передовые вибросейсмические методы Vibroseis широко признаны энергетическими компаниями для получения более эффективного и экономичного сбора данных с плотной выборкой.

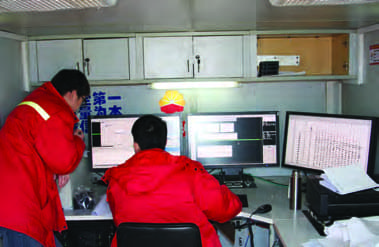

Crews monitored real-time data using G3i's intuitive software during the field tests.
Результаты
BGP планировала развернуть около 5000 каналов для проведения двух отдельных тестов, первый из которых начался в ноябре 2011 года, а второй - в феврале 2012 года. Имея точный план испытаний и новое оборудование G3i, INOVA уже была готова приступить к началу совместной программы полевых испытаний. Поскольку BGP была незнакома с системой G3i, сервисные полевые инженеры INOVA провели техническую подготовку на месте для специалистов технической поддержки, операторов и полевых партий, для того, чтобы BGP правильно выполнила тестовые испытания. Получив систему G3i, инженеры BGP завершили ввод оборудования в эксплуатацию без всяких проблем всего за несколько дней на своем объекте в Zhuozhou и быстро мобилизовали партию для начала полевых испытаний на нефтяном месторождении Tuha.
К середине ноября 2011 года система была полностью развернута в поле. Полный набор ежемесячных тестов проводился на всех каналах и геофонах, и был создан интерфейс между системой G3i и виброисточниками BGP. Имея станцию на Профиль 2D состоял из 501 ПП, и партия получила более 1100 записей, используя взрывные и вибросейсмические источники. После того, как регистрация 2D была закончена, партия перешла на 3D тестирование. Более 3600 записей были зарегистрированы с использованием расстановки 3D, состоящей из 20 линий по 195 активных каналов. На этом этапе партия также провела испытания пропускной способности канала приемной линии в реальном времен на разных шагах дискретизации. После успешного завершения этих испытаний BGP собрала все полевое оборудование, демобилизовала свой персонал, обработала зарегистрированные данные и высказала пожелания по усовершенствованию системы G3i, которые в настоящее время внедрены INOVA.
В феврале 2012 года INOVA выпустила обновление программного обеспечения G3i для поддержки высокопроизводительных методов Vibroseis и многих усовершенствований, предложенных BGP. Партии BGP вернулись на нефтяное месторождение Tuha для проведения следующего полевого испытания методами HPVS. Тесты включали в себя слип-свип, 2 и 3 группы DSSS ™ и DSSS методом слип-свип (DSSSS). Использовалась система G3i на 5000 каналов, с контроллером источника Vib Pro и навигационной системой Connex Vib. Было проведено пять отдельных тестов со слип-свип длительностью свип сигнала от 6 до 28 секунд с временем прослушивания 5-6 секунд и временем слипа 5-10 секунд. Были протестированы работы методом DSSS и DSSSS двумя и тремя группами с 12-секундным временем свипа, 5-секундным временем прослушивания и 10-12-секундным временем слипа. Расстояния между группами составляли от 10 до 25 км с динамическим группированием.
«После того, как во время полевых испытаний 2D, 3D и высокопроизводительных работ Vibroseis на месторождении Tuha я увидел технологию INOVA следующего поколения, я действительно впечатлился производительностью и прочностью новой системы G3i. Это высокопроизводительное сейсмическое оборудование обеспечивает качество и надежность, необходимые для того, чтобы помочь нам преодолеть возникающие проблемы, чтобы мы могли выполнять проекты более эффективно»
Lu Chunli, Начальник партии BGP № 2200.
Активные расстановки внутри мега-расстановки были разделены и успешно коррелировали во время тестов на слип-свип.
Центральная система G3i без задержек вычислений обрабатывает несколько наложенных точек возбуждения при методике агрессивного слип-свипа со временем свипа 28 секунд, временем прослушивания 5 секунд и временем слипа 5 секунд. В итоге, BGP отработала более 22 000 ПВ и достигла уровня 100% производительности во время тестовых вибросейсмических работ методом HPVS, поскольку не было никаких задержек отработки ПВ и получении сейсмограмм между отработками ПВ.
Это совместное сотрудничество между INOVA и BGP привело к успешному тестированию системы G3i и принесло пользу обеим компаниям. BGP была чрезвычайно довольна результатами полевых испытаний и отметила превосходную производительность системы INOVA G3i. После завершения испытаний BGP официально приняла G3i и сразу же приобрела 10 000 дополнительных каналов для своих будущих сейсмических проектов в Западном Китае в конце этого года. Наличие высокопроизводительной системы регистрации данных INOVA G3i в составе портфеля оборудования дает BGP существенное преимущество для выигрыша в тендерах на проекты от мировых нефтегазовых компаний.
